¿Cómo garantizar la concentricidad de una junta de tubería giratoria durante la instalación?

¡Hola! Como proveedor de juntas de tuberías giratorias, he visto de primera mano lo crucial que es garantizar la concentricidad de estas juntas durante la instalación. La concentricidad no es sólo un término elegante; es la clave para asegurarse de que la junta de tubería giratoria funcione sin problemas, dure mucho tiempo y no cause muchos dolores de cabeza en el futuro. Entonces, profundicemos en cómo se puede lograr esa concentricidad perfecta.

Comprender la concentricidad

Antes de entrar en el meollo de la instalación, repasemos rápidamente lo que significa concentricidad. En términos simples, la concentricidad se refiere a qué tan bien se alinean las líneas centrales de dos o más partes. Para una junta de tubería giratoria, esto significa que el eje de la parte giratoria y la parte estacionaria deben estar lo más alineados posible. Cuando la articulación no es concéntrica, puede provocar un desgaste desigual, fugas e incluso fallas mecánicas.

Comprobaciones previas a la instalación

El primer paso para garantizar la concentricidad comienza mucho antes de comenzar a instalar la junta. Es necesario realizar una inspección minuciosa de todas las piezas involucradas. Compruebe las tuberías, la propia junta y las posibles bridas o acoplamientos. Busque signos de daño, como abolladuras, rayones o deformaciones. Incluso una pequeña imperfección puede alterar la concentricidad.

Mida las dimensiones de las tuberías y la junta. Asegúrese de que coincidan con las especificaciones proporcionadas. Este es un paso crucial porque si las piezas no son del tamaño correcto, será casi imposible alinearlas correctamente. Puede utilizar herramientas como calibradores, micrómetros o incluso dispositivos de medición láser para obtener lecturas más precisas.

Seleccionar la articulación adecuada

Elegir la junta de tubería giratoria adecuada para su aplicación es muy importante. Diferentes juntas están diseñadas para diferentes propósitos y tienen diferentes requisitos en cuanto a concentricidad. Por ejemplo, si se trata de rotaciones de alta velocidad o aplicaciones de alta presión, es posible que necesite una articulación más precisa.

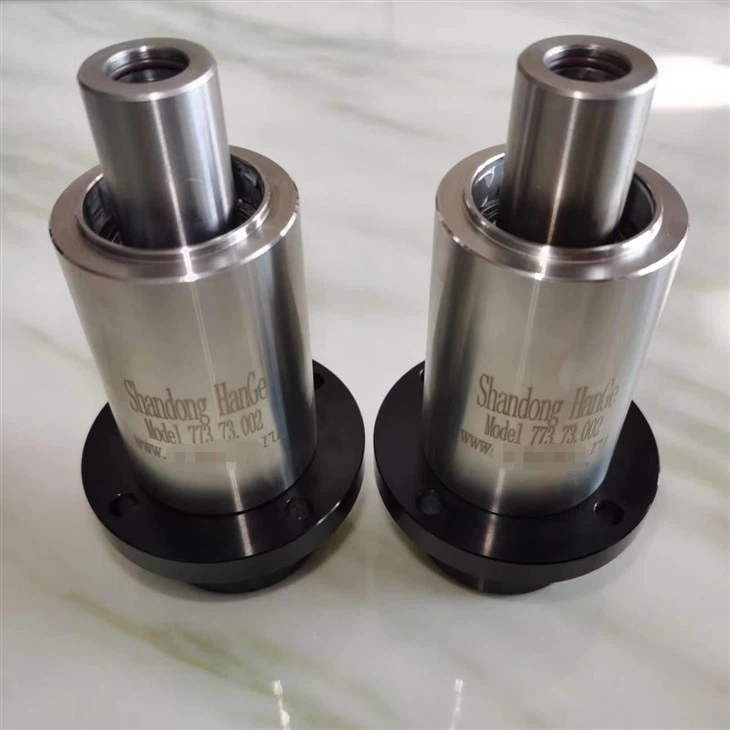

Echa un vistazo a nuestroJunta rotativa Gat. Está diseñado para soportar una variedad de condiciones y está construido teniendo en cuenta la precisión. Esto puede hacer que sea más fácil lograr y mantener la concentricidad durante la instalación.

Proceso de instalación

Herramientas de alineación

Utilizar las herramientas de alineación adecuadas es esencial para conseguir la concentricidad perfecta. Hay varios tipos de herramientas de alineación disponibles, como indicadores de cuadrante, sistemas de alineación láser y reglas.

Los indicadores de cuadrante son excelentes para obtener mediciones muy precisas. Puede fijarlos a la articulación y usarlos para medir cualquier desviación de la línea central mientras realiza ajustes. Los sistemas de alineación láser son aún más avanzados y pueden proporcionar información en tiempo real sobre la alineación. Son especialmente útiles para juntas más grandes o instalaciones complejas.

Instalación paso a paso

1. Prepare el área de instalación: Asegúrese de que el área donde instalará la junta esté limpia y libre de residuos. Esto evitará que partículas extrañas afecten la alineación.
2. Monte la parte estacionaria: Comience montando firmemente la parte estacionaria de la junta. Utilice pernos, tuercas y juntas adecuados. Apriete los pernos uniformemente para evitar cualquier distorsión.
3. Coloque la pieza giratoria: Una vez que la parte estacionaria esté en su lugar, coloque con cuidado la parte giratoria. Utilice sus herramientas de alineación para comprobar la concentricidad a medida que avanza. Haga pequeños ajustes según sea necesario. Puede utilizar cuñas para corregir cualquier desalineación menor. Las calzas son piezas delgadas de material que puedes colocar entre las piezas para ajustar su posición.
4. Verificar y volver a verificar: Después de haber realizado la instalación inicial, vuelva a verificar la concentricidad. Asegúrese de que no haya cambios en la alineación debido al ajuste de los pernos u otros factores. Es una buena idea tomar varias mediciones en diferentes puntos alrededor de la articulación para garantizar la precisión.

Pruebas y Verificación

Una vez completada la instalación, es hora de probar la unión. Comience haciendo funcionar el sistema a baja velocidad y verifique si hay signos de vibración, ruido o fugas. La vibración puede ser una clara indicación de una mala concentricidad. Si nota algún problema, detenga el sistema inmediatamente y vuelva a verificar la alineación.

También puede utilizar métodos de prueba no destructivos, como pruebas ultrasónicas, para verificar si hay daños internos o desalineaciones que podrían no ser visibles en la superficie. Esto puede brindarle una visión más completa del estado de la articulación.

Mantenimiento para concentricidad a largo plazo

La concentricidad no es algo que ocurre sólo una vez. Debe mantenerlo a lo largo del tiempo para garantizar que la articulación siga funcionando correctamente. El mantenimiento regular incluye limpiar la junta, comprobar el apriete de los pernos y reemplazar las piezas desgastadas.

Esté atento a las condiciones de funcionamiento. Las temperaturas extremas, las altas presiones o la vibración excesiva pueden afectar la concentricidad de la articulación. Si nota algún cambio en el rendimiento del sistema, es una buena idea volver a verificar la alineación.

Nuestras otras opciones conjuntas

Si busca juntas para aplicaciones específicas, como sistemas de vapor, consulte nuestraVapor de junta rotativa. Está diseñado para afrontar los desafíos únicos de las aplicaciones de vapor manteniendo altos niveles de concentricidad.

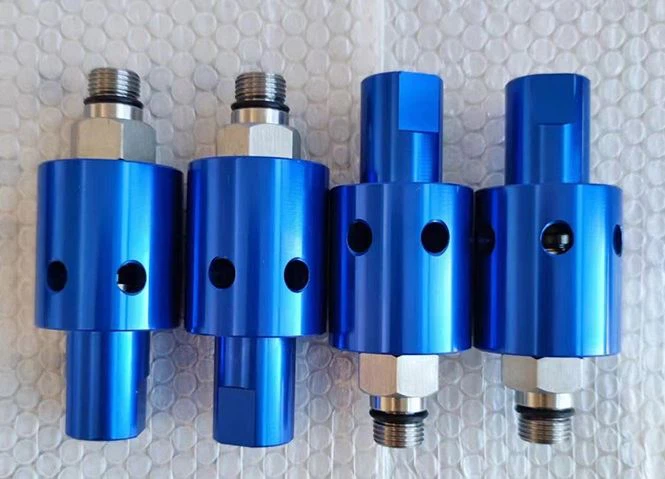

Para aplicaciones que requieren un diseño más compacto y preciso, considere nuestroJunta rotativa coaxial. Ofrece una excelente concentricidad y es adecuado para una amplia gama de industrias.

¡Conectémonos!

Garantizar la concentricidad de una junta de tubería giratoria durante la instalación es un proceso que requiere atención al detalle y las herramientas adecuadas. Si tiene alguna pregunta sobre nuestras juntas de tuberías giratorias o necesita asesoramiento sobre la instalación, no dude en contactarnos. Estamos aquí para ayudarle a tomar la mejor decisión para su aplicación y garantizar un sistema que funcione sin problemas.

Referencias

• Manual de maquinaria, 31ª edición.
• Normas ASME para accesorios y juntas de tuberías.
