¿Cuáles son las dimensiones de una unión rotatoria típica de vacío?

¡Hola! Como proveedor de juntas rotativas de vacío, a menudo me preguntan sobre las dimensiones de una junta rotativa de vacío típica. Entonces, pensé en tomarme un momento para desglosarlo de una manera simple y fácil de entender.

Empecemos por lo básico. Una junta rotativa de vacío es un componente crucial en muchas aplicaciones industriales. Permite la transferencia de vacío u otros medios entre una parte estacionaria y una giratoria. Las dimensiones de estas uniones pueden variar bastante según la aplicación y los requisitos específicos.

Diámetro exterior

El diámetro exterior es una de las primeras dimensiones que me viene a la mente. Suele oscilar entre unos pocos milímetros y varios centímetros. Para aplicaciones más pequeñas y compactas, es posible que encuentre diámetros exteriores tan pequeños como de 10 a 15 mm. Se utilizan a menudo en maquinaria de precisión donde el espacio es escaso. Por otro lado, para equipos industriales más grandes, el diámetro exterior puede llegar hasta 100 mm o incluso más. Un diámetro exterior mayor puede acomodar estructuras internas más complejas y conductos de flujo más grandes. Por ejemplo, en algunos procesos de fabricación de alta resistencia en los que es necesario transferir un gran volumen de vacío, es esencial una junta rotativa de vacío con un diámetro exterior grande. Puedes consultar nuestroUnión rotativa de vacíopágina para ver los diferentes diámetros exteriores que ofrecemos.

Diámetro interior

El diámetro interior también es una dimensión crítica. Determina el tamaño del paso a través del cual fluye el vacío u otros medios. Un diámetro interior más pequeño es adecuado para aplicaciones donde se requiere un caudal más bajo, como en algunos equipos de laboratorio. Los diámetros interiores pueden empezar entre 2 y 3 mm aproximadamente. Sin embargo, para procesos industriales que exigen un flujo de gran volumen, el diámetro interior puede ser mucho mayor, digamos de 20 a 50 mm. Un diámetro interior mayor reduce la resistencia al flujo, lo cual es importante para mantener una transferencia de vacío eficiente.

Longitud

La longitud de una junta rotativa de vacío es otro factor a considerar. Las uniones más cortas son más adecuadas para aplicaciones donde hay espacio axial limitado. Pueden ser tan cortos como 20 - 30 mm. Por el contrario, es posible que se necesiten uniones más largas cuando hay múltiples canales o configuraciones internas complejas. Estos pueden tener hasta 200 mm o más de longitud. Por ejemplo, si necesita una unión que pueda manejar varios tipos de medios simultáneamente, una unión más larga puede proporcionar el espacio necesario para canales de flujo separados.

Dimensiones de montaje

El montaje es un aspecto crucial de cualquier junta rotativa de vacío. Las dimensiones de montaje se refieren al tamaño y forma de las áreas donde se une la unión a las partes estacionarias y giratorias. Hay diferentes tipos de opciones de montaje, como montaje con brida y montaje con rosca. Las uniones montadas en bridas suelen tener tamaños de brida estándar, que pueden variar según los estándares de la industria. Por ejemplo, en algunas normas europeas, los tamaños de bridas comunes pueden estar en el rango de 50 a 100 mm de diámetro. Las uniones montadas con rosca tienen tamaños de rosca que deben coincidir con las piezas correspondientes del equipo. Estos tamaños de rosca pueden variar de M6 a M50 o más, según la aplicación.

Dimensiones del eje

Si la junta rotativa de vacío tiene un eje, las dimensiones del eje también son importantes. El diámetro del eje puede variar desde unos pocos milímetros hasta decenas de milímetros. A menudo se utiliza un diámetro de eje más pequeño en aplicaciones donde la parte giratoria tiene un requisito de par relativamente bajo. La longitud del eje también importa. Debe ser lo suficientemente largo para asegurar una conexión estable entre la unión y la parte giratoria, pero no tan largo como para causar vibración excesiva o inestabilidad.

Número de puertos

El número de puertos en una junta rotativa de vacío también está relacionado con sus dimensiones. Una unión con más puertos generalmente será de mayor tamaño. Las uniones de puerto único son las más simples y pequeñas en términos de dimensiones físicas. Son adecuados para aplicaciones en las que solo es necesario transferir un tipo de medio. Las uniones multipuerto, por otro lado, pueden tener dos, tres o incluso más puertos. Se utilizan en sistemas más complejos donde es necesario transferir simultáneamente diferentes tipos de medios, como vacío, aire o refrigerante. Por ejemplo, en algunos procesos de fabricación avanzados, un puerto multipuertoUnión rotativa neumática de alta velocidadSe puede utilizar para transferir vacío y aire comprimido al mismo tiempo.

Material y su impacto en las dimensiones.

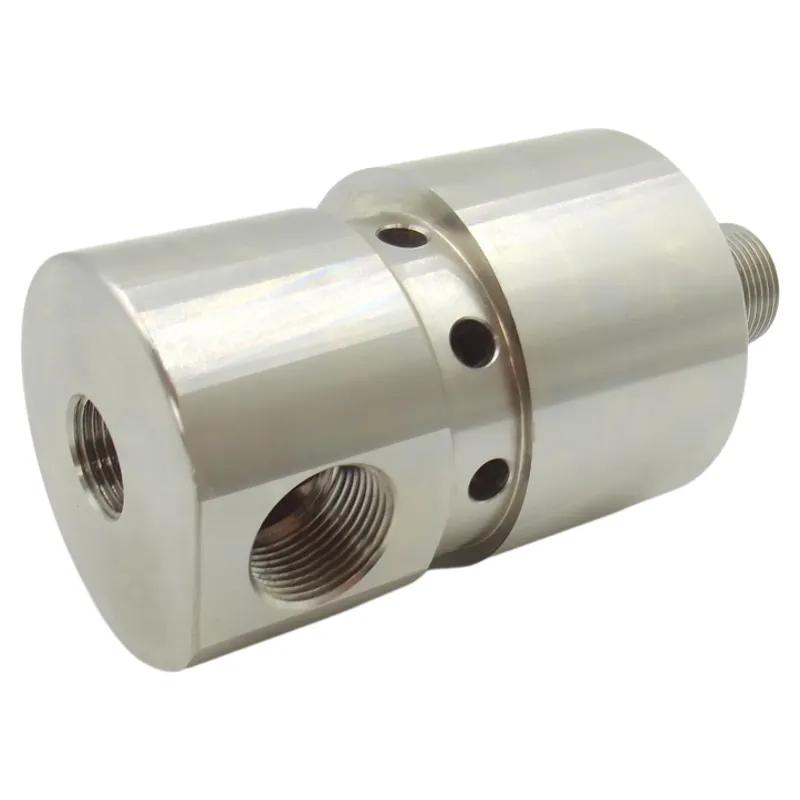

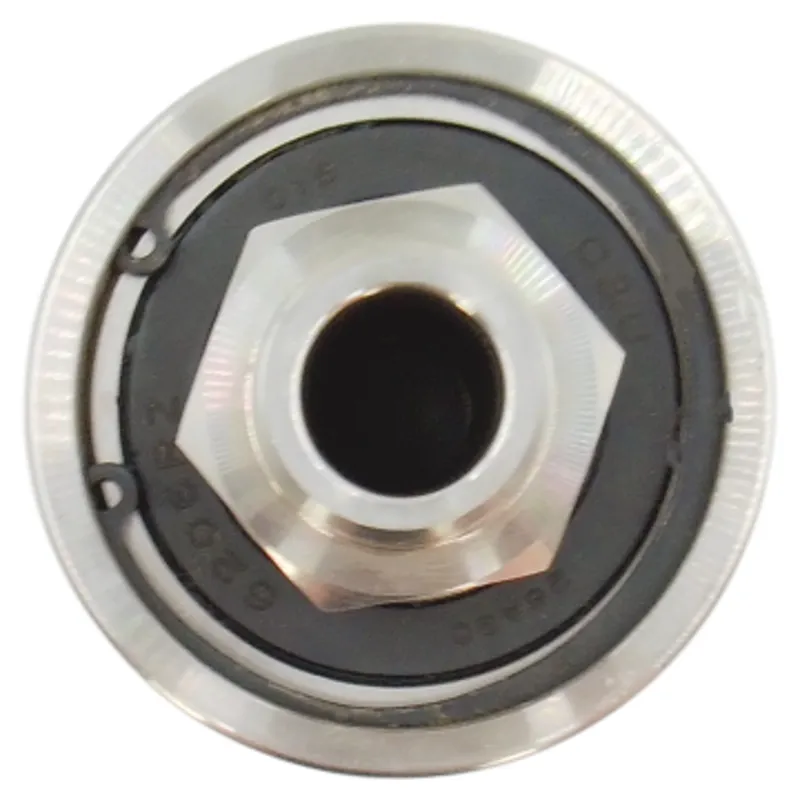

El material utilizado para fabricar la junta rotativa de vacío también puede influir en sus dimensiones. Por ejemplo, si una unión está hecha de un material liviano como el aluminio, es posible diseñarla con paredes más delgadas, lo que puede reducir su tamaño total. Por otro lado, si se utiliza un material más robusto como el acero inoxidable, las paredes pueden ser más gruesas para garantizar la durabilidad, lo que puede aumentar ligeramente las dimensiones generales. NuestroDB2 - 20 - R - 16 Junta rotativa de aire de vapor de acero inoxidableestá hecho de acero inoxidable de alta calidad y sus dimensiones están cuidadosamente diseñadas para equilibrar resistencia y rendimiento.

Personalización de dimensiones

Una de las ventajas de ser proveedor de juntas rotativas de vacío es que podemos ofrecer dimensiones personalizadas. Cada aplicación industrial es única y, a veces, las dimensiones estándar simplemente no son suficientes. Es por eso que trabajamos estrechamente con nuestros clientes para comprender sus necesidades específicas y diseñar juntas rotativas de vacío con las dimensiones exactas que requieren. Ya sea que se trate de un diámetro exterior no estándar, un diámetro interior especial o una configuración de montaje única, lo tenemos cubierto.

Conclusión

Entonces, como puede ver, las dimensiones de una junta rotativa de vacío típica están influenciadas por una variedad de factores, incluida la aplicación, los requisitos de flujo, las opciones de montaje y el material. En nuestra empresa disponemos de una amplia gama de juntas rotativas de vacío con diferentes dimensiones para satisfacer sus necesidades. Si está buscando una junta rotativa de vacío y necesita ayuda para elegir las dimensiones correctas, o si tiene un requisito personalizado, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a encontrar la solución perfecta para sus procesos industriales. ¡Inicie una conversación con nosotros y llevemos su proyecto por el camino correcto!
